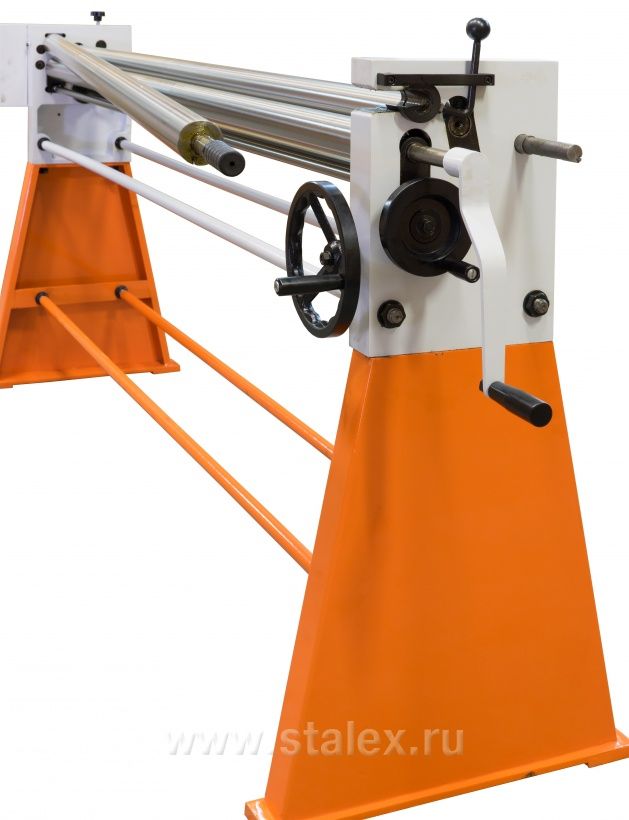

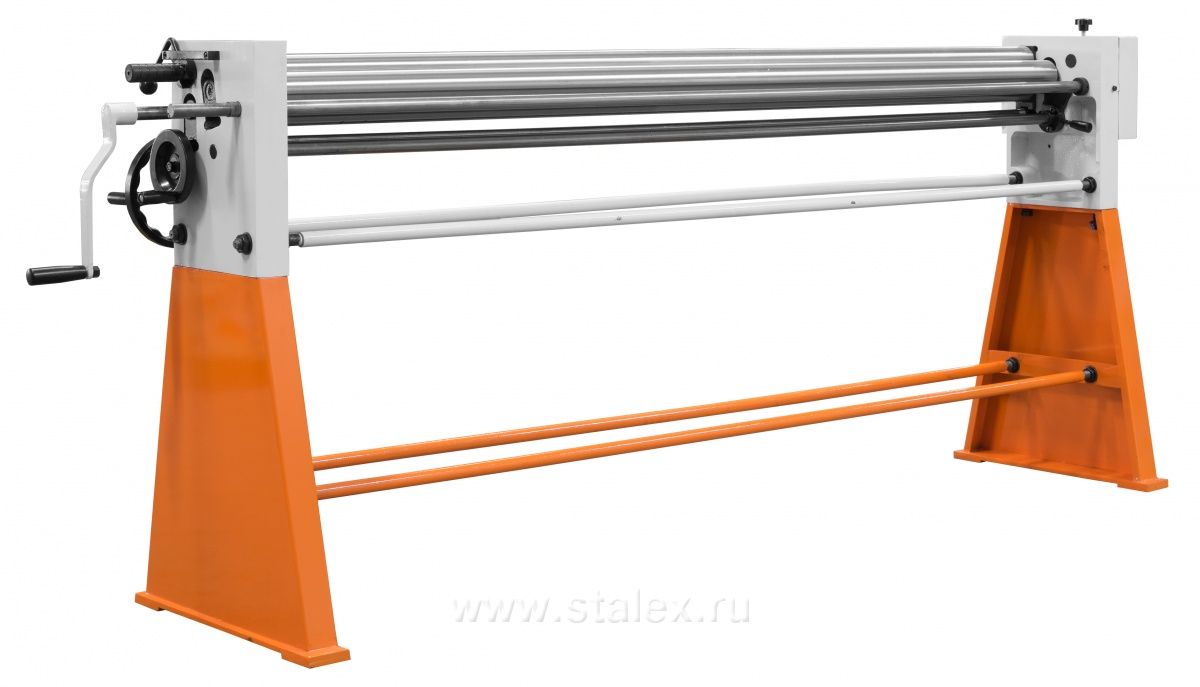

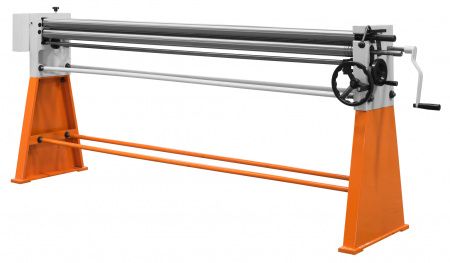

Ручные вальцы Stalex W01-0.8х2050
Трехвалковые ручные вальцы W01-0.8х2050 широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.
Трехвалковые ручные вальцы W01-0.8х2050 широко применяется в мастерских и цехах.
- Валы и зубчатая передача из закалённой стали
- Продольный паз верхнего вала для заправки листа

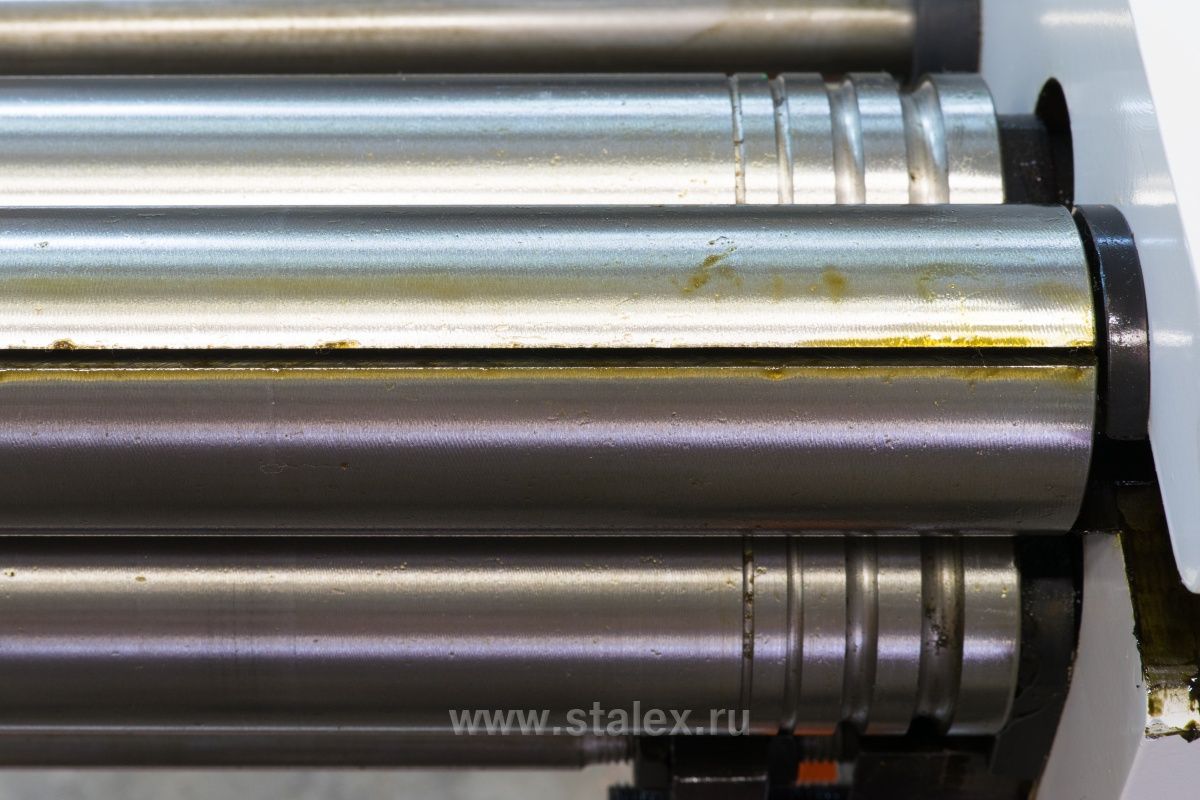

- Проточки для гибки прутка
- Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
- Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 0,5мм
- Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
- Литьевые чугунные боковые опоры

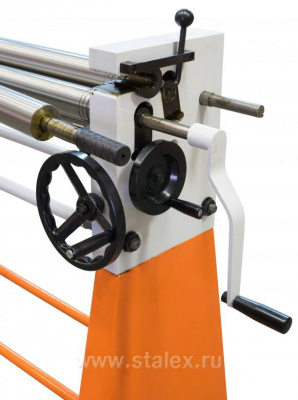

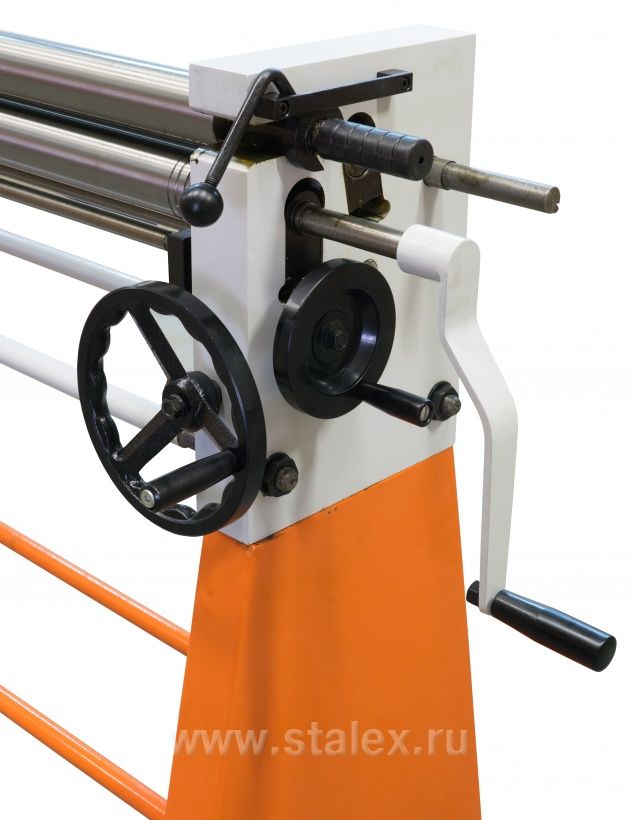

- Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала

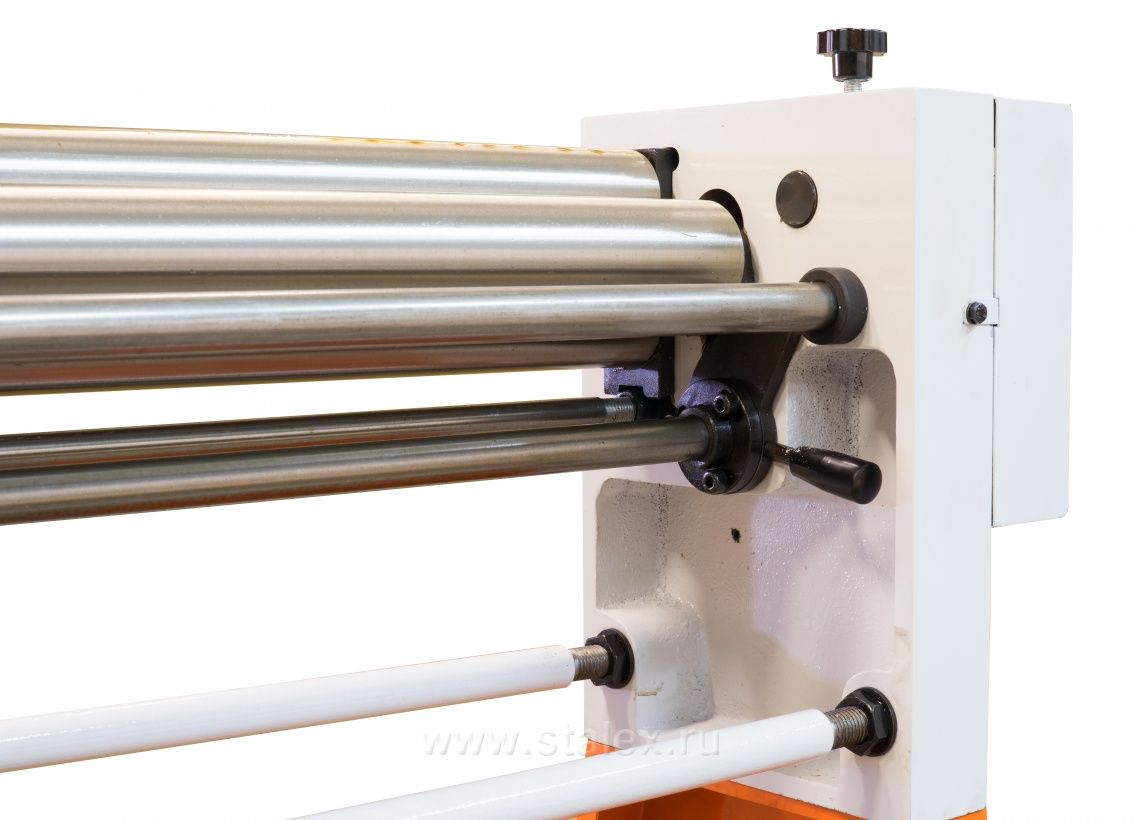

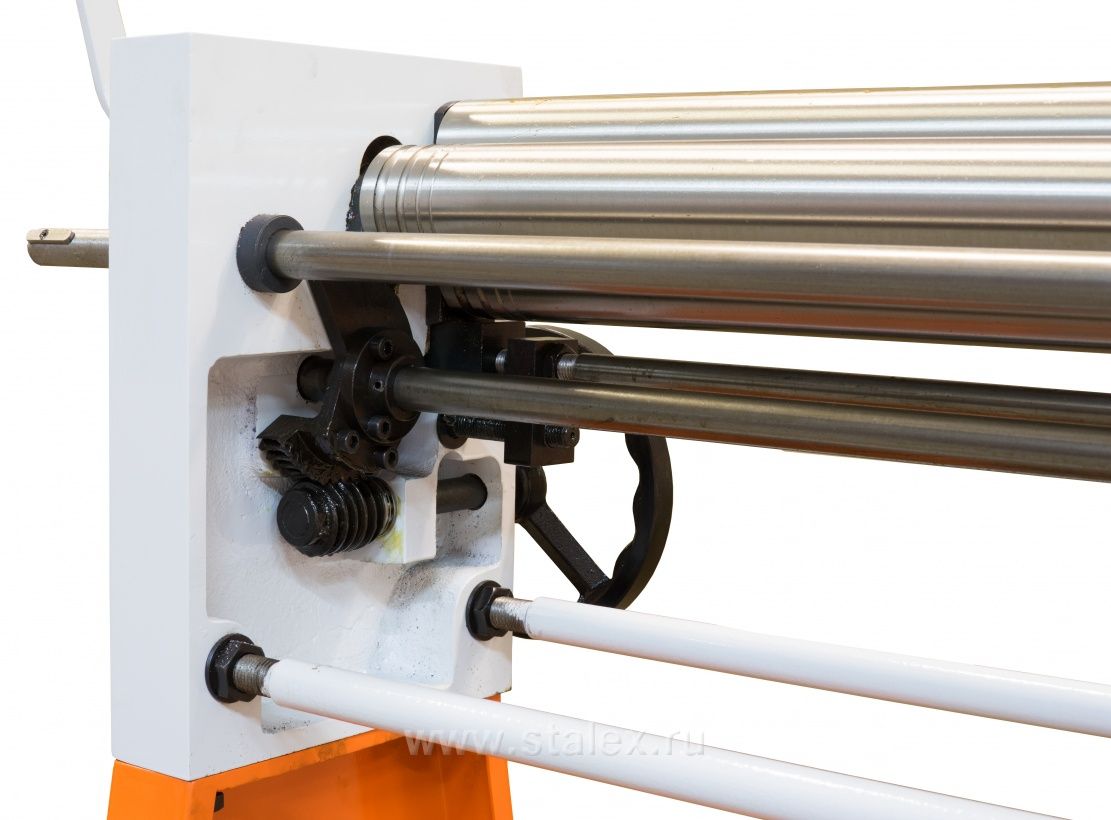

- Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
- Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)
|
1) |
Рычаг фиксации верхнего вала |
|
2) |
Нижний вал – предназначен для регулировки толщины листа |
3) |
Задний Вал - предназначен для регулировки R получаемого на заготовки |
|
|
4) |
Продольный паз верхнего вала для заправки листа |
5) |
Проточки для гибки прутка |
|
|
6) |
Вал пониженной скорости для работы с макс. толщиной листа |
7) |
Вал скорости вращения для работы с малыми и средними толщинами листа |
|
|
8) |
Маховик перемещения заднего вала |
9) |
Реечный механизм с синхронизирующей тягой |
|
|
10) |
Маховик перемещения нижнего вала |
11) |
Механизм привода ползуна с синхронизирующей тягой |
|
|
12) |
Стопорный винт |
13) |
Переходной вал с шестерней |
Тип привода
|
ручной |
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
0,8 |
Макс. ширина листа, мм
|
2050 |
Управление
|
ручное |
Виды операций
|
конич. вальцовка, цилиндр. вальцовка |
Диаметры валков, мм
|
60 |
Габаритные размеры, мм
|
2550х500х700 |
Масса, кг
|
290 |
