Устройство подачи рулонного металла Завод ПУ 1250
Описание
Станок предназначен для размотки и протяжки ленты из бухты.
Устройство и принцип работы
-

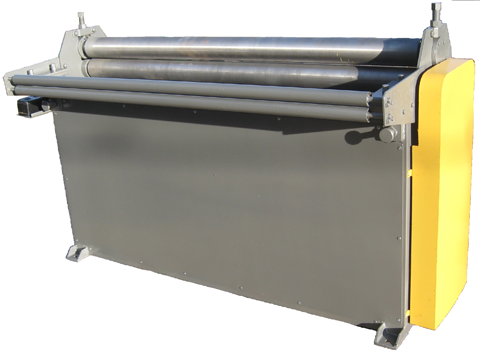

Станок состоит (рис.) из рамы 1, привода 2, протяжных валов 3, цепной передачи 4, направляющей 5.
-
Привод 2 состоит из электродвигателя N-1.1 кВт 1000 об/мин., ременной передачи и редуктора Ч-80-50-52-1-2.
-
Для натяжки цепной передачи 4 предусмотрено натяжное устройство 6.
-
Лента из бухты пропускается через ролики направляющей 5 и заправляется между протяжными валами 3.
-
Поджим протяжных валов производится винтами 7.
Характеристики
Макс. ширина заготовки, мм
|
1250 |
Макс. толщина заготовки, мм
|
1,5 |
Потребляемая мощность, кВт
|
1,1 |
Масса, кг
|
390 |
