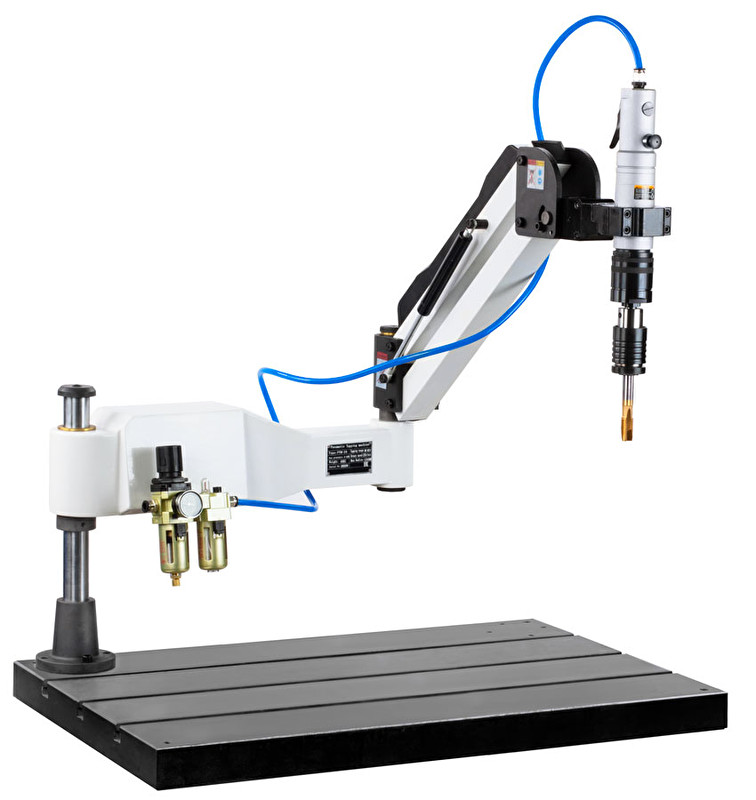

Пневматический резьбонарезной манипулятор Trade Max PTM-24U
Станок для качественного нарезания резьбы от М6 до М24 с помощью метчиков в различных заготовках из металла, пластика и других материалов.
Оснащается специальными патронами для плашек, что позволяет нарезать наружную резьбу.

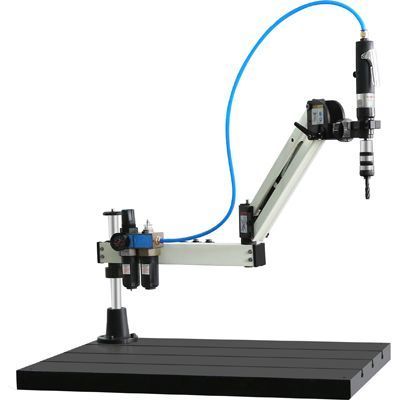

Резьбонарезной станок TT-PTM-24U — пневматический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение пневматического привода на необходимое для нарезки резьбы в пространстве: вертикальное, горизонтальное и на 360 градусов в каждом положении.
Особенности и преимущества
- Нарезание резьбы различного размера метчиками разных стандартов (метрических, дюймовых) и с разными хвостовиками ISO (ГОСТ), JIS, DIN371, DIN 376.
- Обеспечивает соосность при нарезании резьбы.
- Нарезание как правой так и левой резьбы в разных плоскостях за счет специального поворотного устройства, входящего в комплект поставки.
- Сокращение времени нарезки резьбы в 5-10 раз!
- Исключает поломку метчиков.
- Широкий охват рабочей зоны на 1200 мм в одну сторону или 2400 мм в обе стороны.
- Оснащен поворотной консолью, которая обеспечивает разные пространственные положения привода для нарезания резьбы: горизонтальное, вертикальное и под любым другим углом.
Диапазон нарезаемой резьбы
|
M6-M24 |
Размеры рабочей зоны, мм
|
1200 |
Диапазон скоростей шпинделя, об/мин
|
200 |
Раб. давление, бар
|
6,3 |
Масса, кг
|
30 |
Стандартная комплектация
- Пневматический привод.
- Устройство подготовки воздуха.
- Пантограф-манипулятор.
- Набор моментных патронов для метчиков М6-М24 стандарта ISO.
- Консоль (вертикальная или универсальная) для крепления привода на манипуляторе в зависимости от модификации модели резьбонарезного манипулятора.
Патроны для метчиков оснащены специальным устройством, предохраняющим их от поломки при возникающем сопротивлении в режиме нарезки. Резьбонарезной патрон можно настроить на необходимый момент, что позволит производить нарезку в материалах разной твердости.
Аксессуары

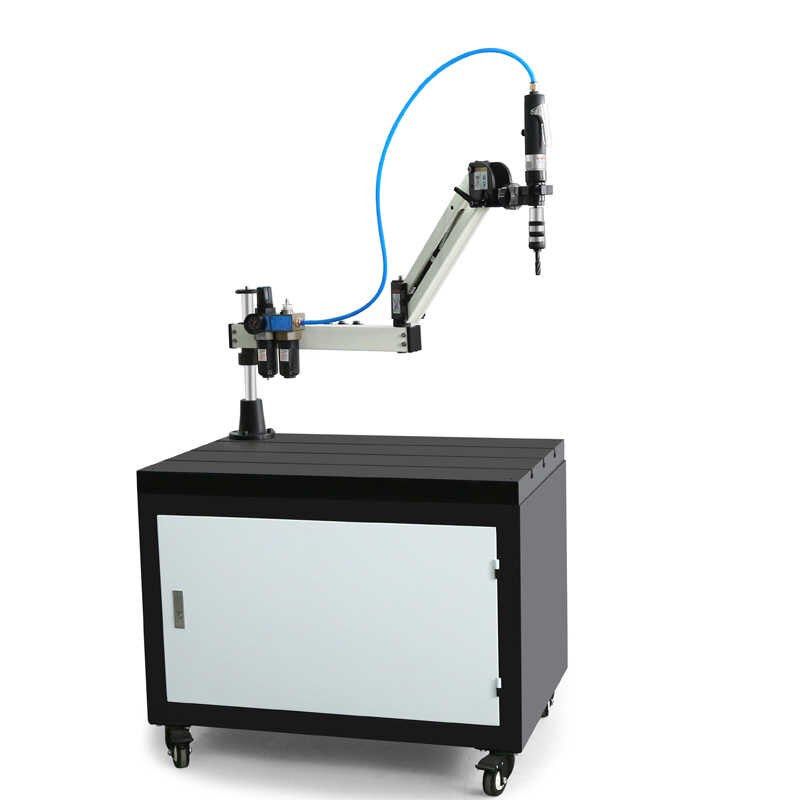

- Верстак-стол TT-WB-800.
- Верстак-стол TT-TW-900.
- Мобильное магнитное устройство для фиксации манипулятора на металлическом основании.
- Резьбонарезные моментные патроны для метрической и дюймовой резьбы различных стандартов ISO, JIS, DIN371, DIN 376.
