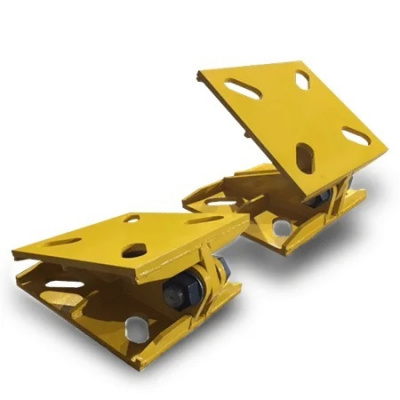

Шарнир Ш-1
68 000 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Шарнир Ш-1 используется для подъёма типовых и унифицированных стальных свободностоящих опор и опор на оттяжках ВЛ 35-330 кВ методом поворота.
Шарнир Ш-1 используется для подъёма опор с 2, 4 крепёжными отверстиями в башмаке опоры.
Принцип работы:
Шарнир Ш-1 состоит из двух основных частей: из неподвижной нижней части, которая крепится к закладным фундамента при помощи гаек и шайб, и подвижной верхней части, которая крепится к башмаку лежащей на земле опоры при помощи болтов, гаек и шайб. При подъеме опоры с помощью грузоподъемных механизмов подвижная часть шарнира совершает поворот относительно неподвижной части вокруг оси вращения до установки опоры в вертикальное положение. После установки опоры шарнир демонтируется, и опора окончательно фиксируется к закладным фундамента при помощи гаек и шайб.
Шарнир Ш-1 используется для подъёма опор с 2, 4 крепёжными отверстиями в башмаке опоры.
Принцип работы:
Шарнир Ш-1 состоит из двух основных частей: из неподвижной нижней части, которая крепится к закладным фундамента при помощи гаек и шайб, и подвижной верхней части, которая крепится к башмаку лежащей на земле опоры при помощи болтов, гаек и шайб. При подъеме опоры с помощью грузоподъемных механизмов подвижная часть шарнира совершает поворот относительно неподвижной части вокруг оси вращения до установки опоры в вертикальное положение. После установки опоры шарнир демонтируется, и опора окончательно фиксируется к закладным фундамента при помощи гаек и шайб.
Характеристики
|
Габаритные размеры, мм
|
500х430х220 |
|
Масса в упаковке , кг
|
150 |
Верхняя часть - 2шт.
Нижняя часть – 2шт.
Ось шарнира – 2шт.
Шайба – 4шт.
Гайка - 4шт.
Паспорт изделия -1шт. ;
Нижняя часть – 2шт.
Ось шарнира – 2шт.
Шайба – 4шт.
Гайка - 4шт.
Паспорт изделия -1шт. ;
