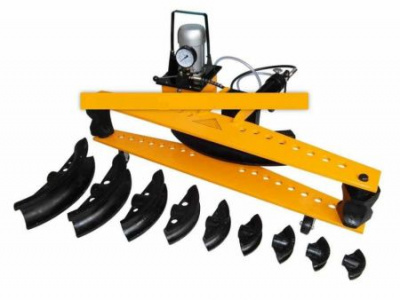

Электрогидравлический трубогиб Instan ТГМ-3Э
Трубогиб гидравлический с электроприводом ТГМ-3Э предназначен для гибки водо-газопроводных труб, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 3″ (условный проход 80 мм).
Трубогиб гидравлический электрический используется при работах на строительных площадках, при ремонте и монтаже газовых, водопроводных, котельных и отопительных систем, а также в промышленном производстве, слесарных мастерских.
ПОРЯДОК РАБОТЫ
1) Соберите трубогиб. Для этого:
- Закрепите на нижней платформе передней части трубогиба нижнюю траверсу (1) с помощью имеющегося в комплекте крепежа.
- Установите и закрепите в тыльной части трубогиба упорное колесо (2).
- Установите верхнюю траверсу (3) на передний корпус (4) с помощью оси (5).
- Установите на шток трубогиба шаблон (6) необходимого размера.
- Установите между траверсами упоры (7) в симметричные отверстия, соответствующих требуемому радиусу изгиба трубы. Поверните упоры к шаблону выемками, соответствующими диаметру установленного шаблона.
- Подготовьте гидростанцию к работе согласно Руководству по эксплуатации для гидростанции.
- Подсоедините рукав высокого давления (8) к гидростанции (9) через быстроразъёмное соединение БРС.
2) Поместите обрабатываемую трубу между упорами и шаблоном (11).
3) Включите педалью (пультом или рукояткой 10) подачу масла в гидроцилиндр трубогиба. Если шток выдвигается с задержкой после включения гидростанции или рывками, значит в гидросистеме гидростанция-гидроцилиндр присутствует воздух.
4) После завершения гибки отведите шток в исходное положение, нажав соответствующую клавишу педали или повернув рукоятку распределителя.
Гибочные шаблоны
|
1/2″, 3/4″, 1″, 1.25″, 1.5″, 2″, 2.5″, 3″ |
Макс. толщина стенки изгибаемых труб, мм
|
5 |
Макс. ход штока, мм
|
370 |
Диаметр трубы, мм
|
21 — 108 |
Макс. усилие гидроцилиндра, Тс
|
20 |
Емкость гидросистемы, л
|
8 |
Габаритные размеры, мм
|
1150х470х250 |
Масса, кг
|
180 |
- корпус с рабочим цилиндром, нагнетателями и масляным баком - 1 шт
- верхняя траверса с крепежной втулкой - 1 шт
- нижняя траверса - 1 шт
- упоры - 2 шт
2) Комплект шаблонов согласно спецификации
3) Паспорт и инструкция по эксплуатации - 1 шт
4) Ящик для переноски и хранения - 1 шт
