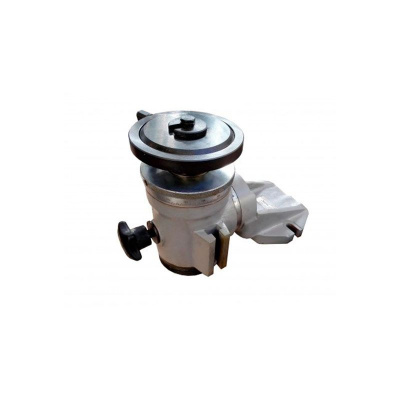

Приспособление для заточки дисковых пил по торцу зубъев ВЗ-318.П56
339 249 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Приспособление предназначено для заточки дисковых пил по торцу зубьев.
Принцип работы: Установить пилу. Выставить затачиваемую поверхность зуба параллельно продольному перемещению стола поворотом универсальной бабки вокруг горизонтальной оси. Установить ось шпинделя шлифовальной головки так, чтобы она проходила через переднюю поверхность затачиваемого зуба. Подвести упорку до касания с передней поверхностью затачиваемого зуба. Установить ось круга относительно затачиваемой поверхности так, чтобы получить заданный угол на торце зуба. Подача осуществляется вертикальным движением шлифовальной головки.
Принцип работы: Установить пилу. Выставить затачиваемую поверхность зуба параллельно продольному перемещению стола поворотом универсальной бабки вокруг горизонтальной оси. Установить ось шпинделя шлифовальной головки так, чтобы она проходила через переднюю поверхность затачиваемого зуба. Подвести упорку до касания с передней поверхностью затачиваемого зуба. Установить ось круга относительно затачиваемой поверхности так, чтобы получить заданный угол на торце зуба. Подача осуществляется вертикальным движением шлифовальной головки.
Характеристики
|
Макс. Ø заготовки, мм
|
200-450 |
|
Габаритные размеры, мм
|
365х310х315 |
