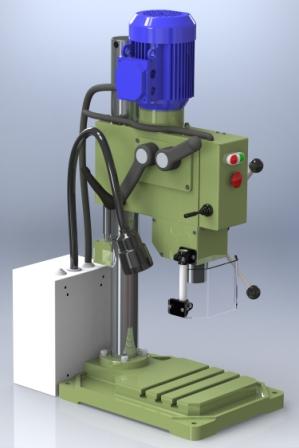

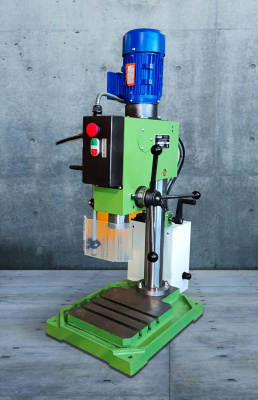

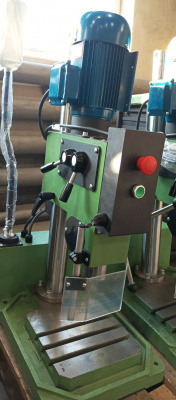

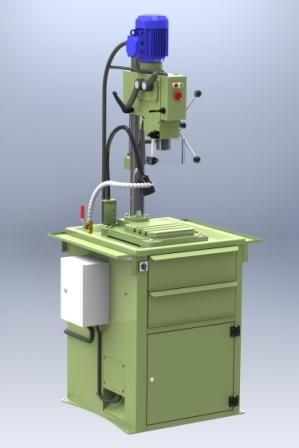

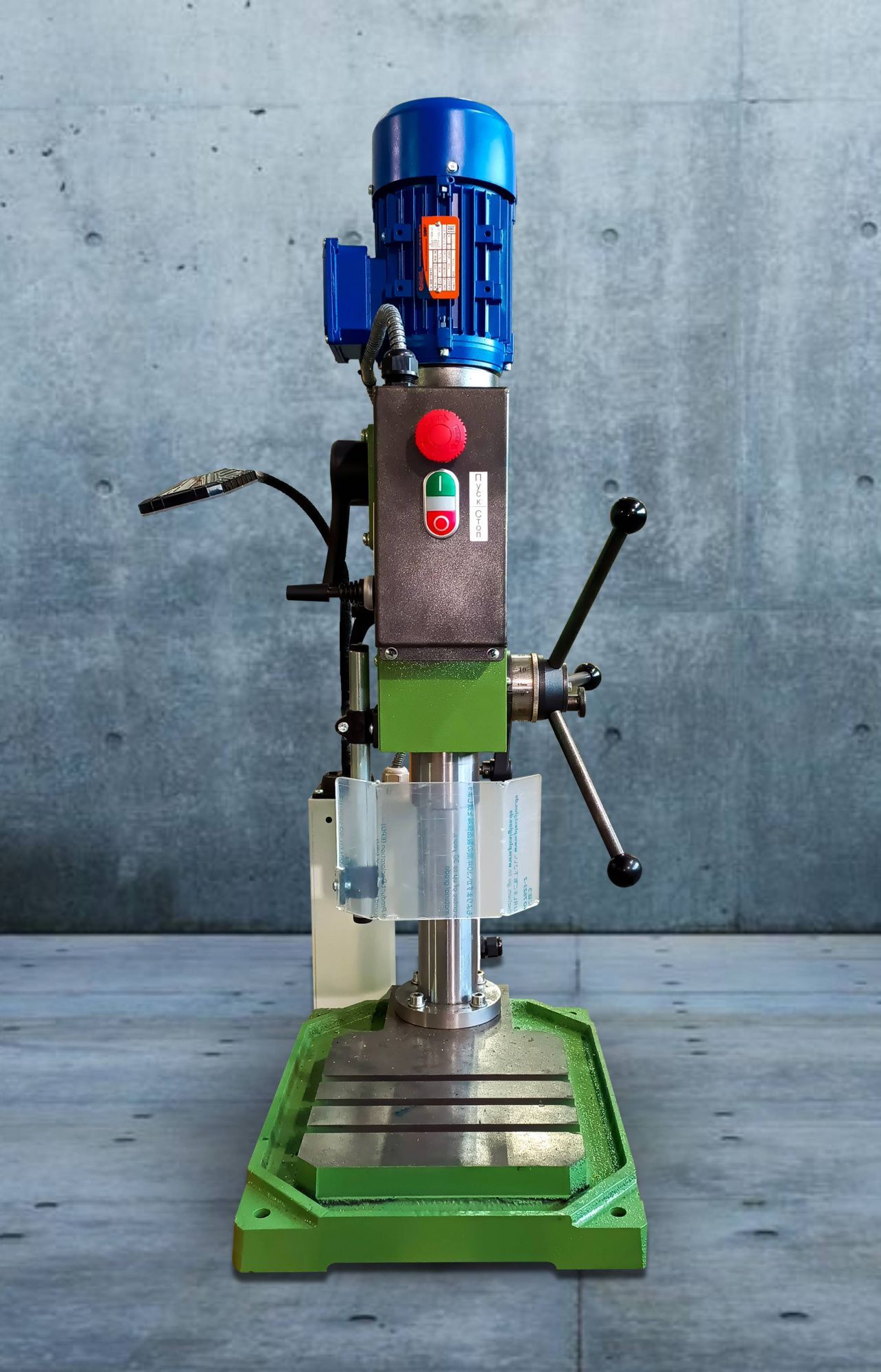

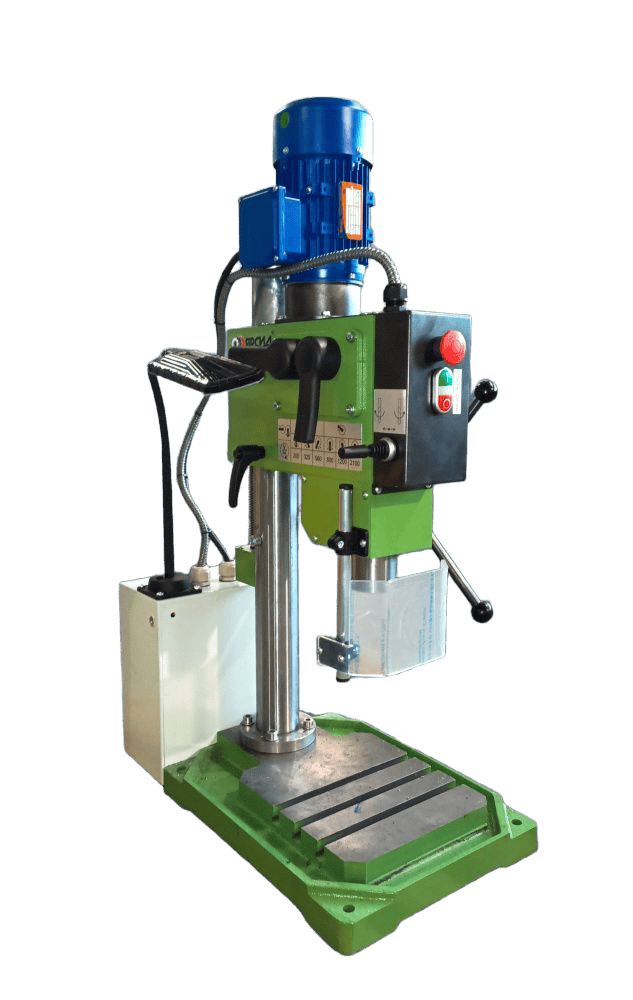

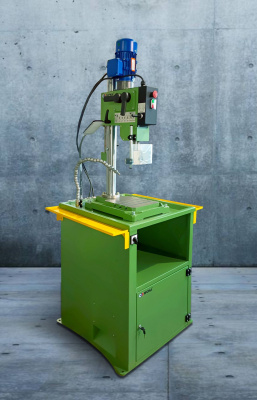

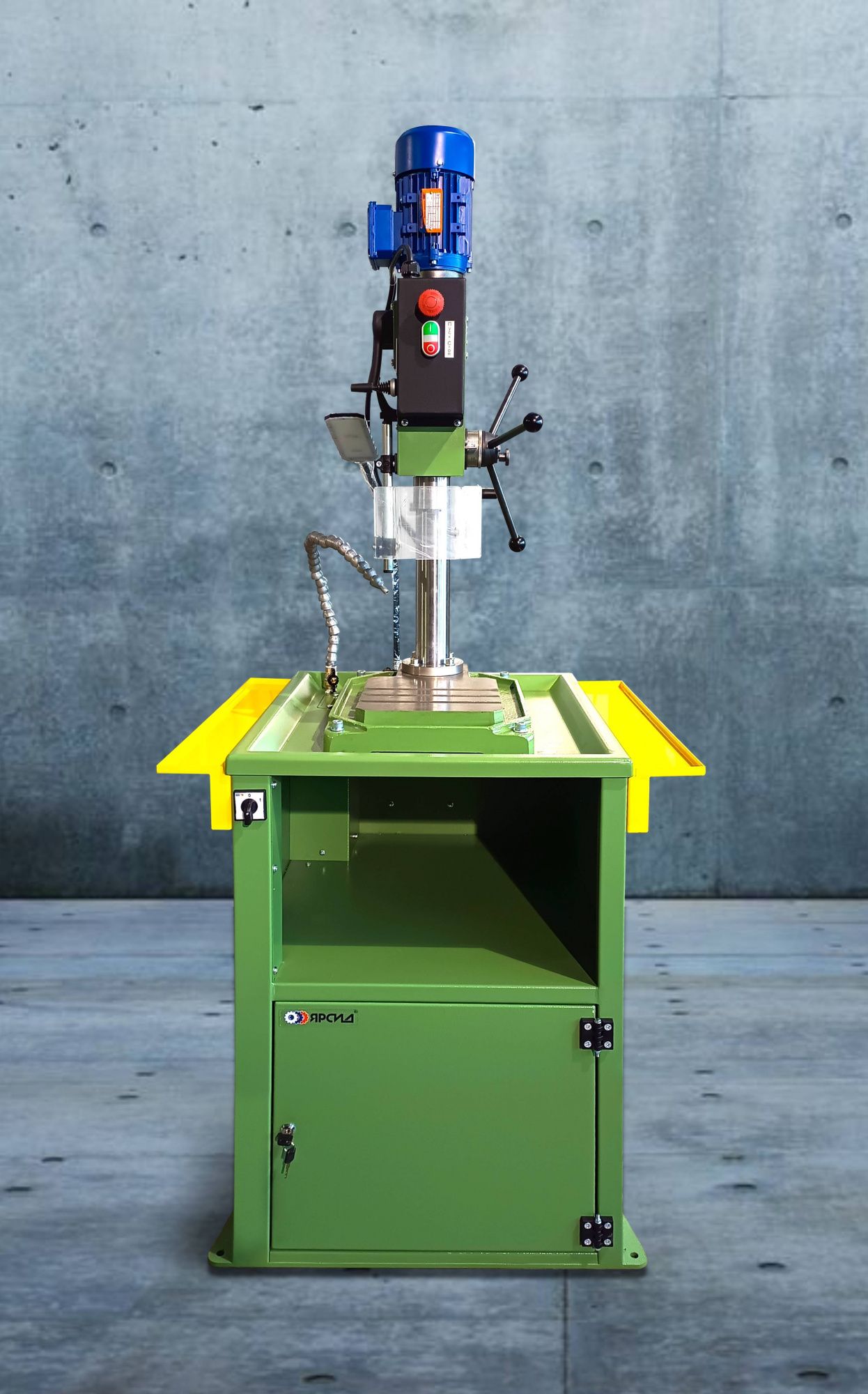

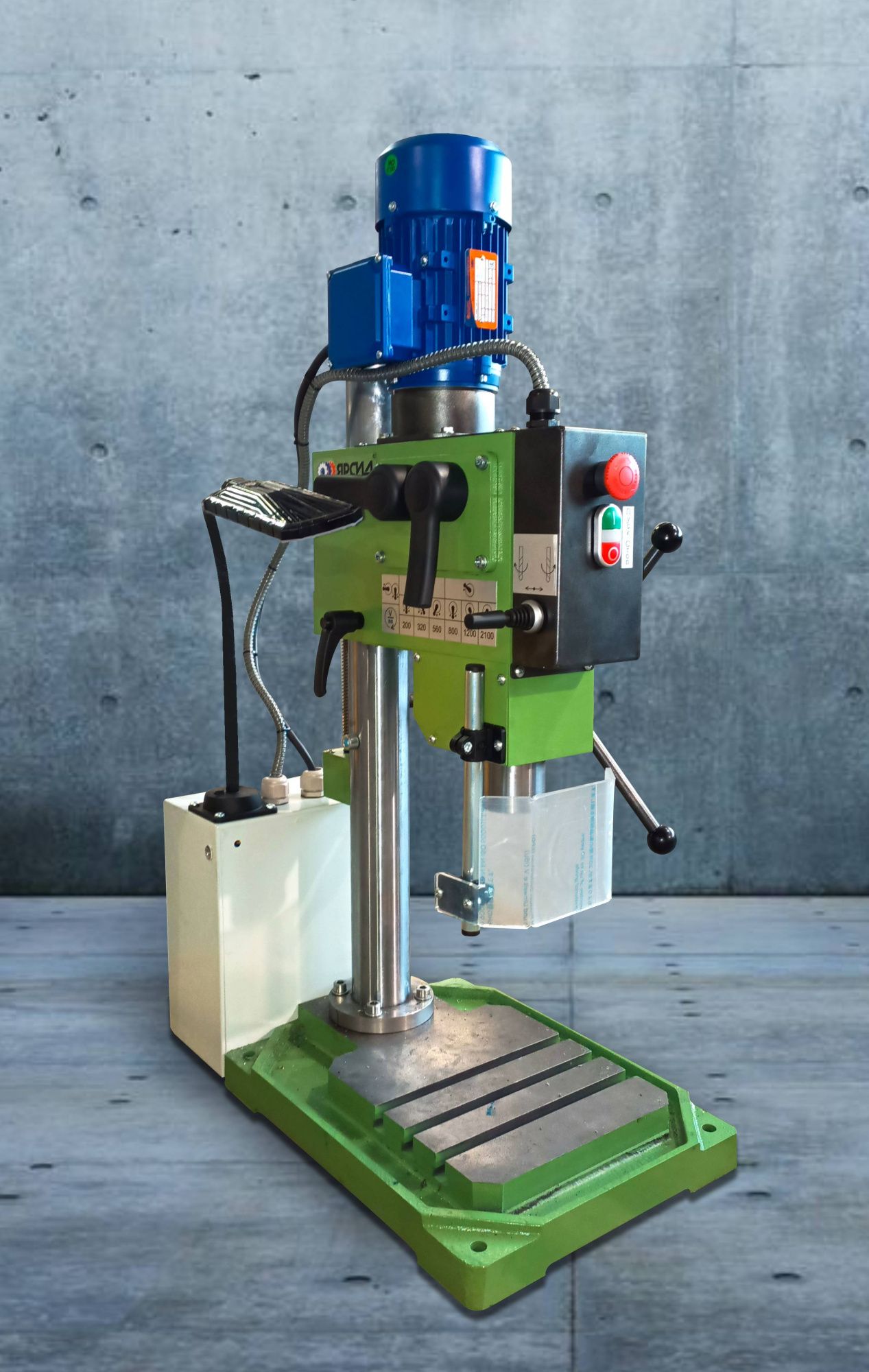

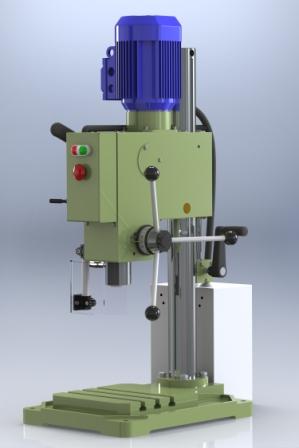

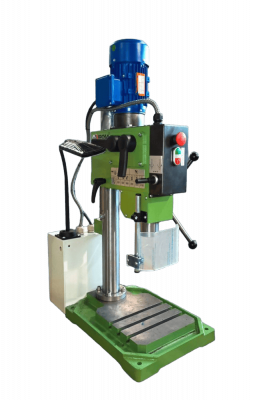

Настольный сверлильный станок Ярсид 2С118

Настольный сверлильный станок модели 2С118 (аналог ГС2116К) предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских. Для выполнения следующих операций: сверление, зенкерование; развертывание; рассверливание; нарезание резьб.

Принцип работы и особенности конструкции станка 2C118

Основное отличие сверлильного настольного станка 2C118 - 6-и ступенчатая коробка сторостей привода шпинделя. Вращение электродвигателя передается на вал шпинделя через муфту и коробку скоростей. Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.

Отсчет глубины сверления производится по лимбу рукоятки подачи шпинделя.

Включение, отключение вращения шпинделя и его реверс обеспечивается рукояткой реверса шпинделя.

Шпиндель сверлильного станка

Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.

Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.
