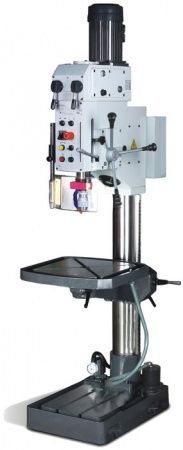

Вертикально-сверлильный станок Optimum OPTIdrill В 40GSP
Описание
Вертикально-сверлильный станок B40GSP - мощный сверлильный станок с автоматической подачей пиноли и резьбонарезным устройством, на котором производят сверление, рассверливание, зенкерование, развёртывание, растачивание.
Вертикально-сверлильный станок B40GSP позволяет сверлить отверстия диаметром до 35 мм и нарезать резьбу М24.
Особенности:
Вертикально-сверлильный станок B40GSP позволяет сверлить отверстия диаметром до 35 мм и нарезать резьбу М24.
Особенности:
- Тяжелая массивная литая конструкция.
- Толстостенная чугунная колонна.
- Закаленный шлифованный шпиндель, радиальное биение менее 0,010 мм.
- Девятискоростная коробка скоростей в сочетании с двухскоростным главным приводом обеспечивают 18 скоростей вращения шпинделя.
- Две скорости автоматической подачи пиноли.
- Шлифованные шестерни, масляные ванны коробок скоростей и подач.
- Автоматическая система смазки зубчатых колес масляным насосом.
- Большой ход пиноли - 180 мм.
- Массивный точный стол повышенной жесткости с двумя перекрещивающимися Т-образными пазами и двойным эксцентриковым зажимом.
- Массивное точное основание повышенной жесткости с двумя Т-образными пазами для обработки высоких заготовок.
- Интегрированная в сверлильную головку лампа подсветки стола.
- Система подачи СОЖ со встроенным баком.
- Возможность вращения стола на 360° вокруг собственной оси.
- Регулируемый упор глубины сверление.
- Правое / левое вращение шпинделя.
- Подвижный защитный экран большой площади с конечным выключателем.
- Надежный и производительный электродвигатель класса защиты IP54.
Характеристики
Макс. масса заготовки, кг
|
250 |
Макс. Ø сверления (сталь), мм
|
35 |
Размеры раб. поверхности стола, мм
|
560 х 560 |
Диапазон скоростей шпинделя, об/мин
|
50 - 1450 |
Макс. Ø нарезаемой резьбы (сталь), мм
|
М24 |
Количество скоростей шпинделя
|
18 |
Расстояние от торца шпинделя до стола, мм
|
1320 |
Ход пиноли шпинделя, мм
|
180 |
Конус шпинделя, Морзе
|
КМ4 |
Размеры раб. поверхности плиты, мм
|
510 х 500 |
Диаметр колонны, мм
|
150 |
Мощность насоса СОЖ, кВт
|
0.4 |
Мощность двигателя, кВт
|
1.5 |
Напряжение питания, В
|
3x380 |
Габаритные размеры, мм
|
935 х 560 х 2280 |
Масса, кг
|
500 |
Быстросменный сверлильный патрон (0-16 мм) В16.
Переходная оправка МК4-В16
Руководство по эксплуатации
