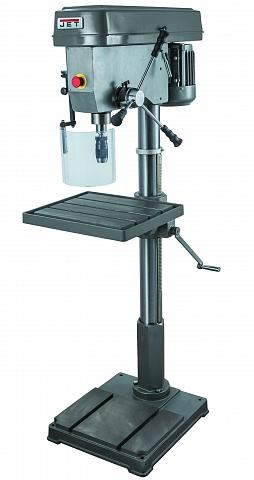

Вертикально-сверлильный станок Jet JDP-22F
- Описание
- Характеристики
- Комплект поставки
- Видео
- Документы
-
Вертикально-сверлильный станок – традиционный формат исполнения сверлильного оборудования промышленного применения. С его помощью выполняются глухие или сквозные отверстия, производится рассверливание, расточка, зенкование отверстий и нарезка резьб на заготовках малого и среднего размера - узлах, деталях, металлическом профиле, листовом материале и т.д.
JET JDP-22F напольный сверлильный станок промышленной серии. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.Станок имеет тяжелое и устойчивое чугунное основание размером 465 x 330мм, в котором предусмотрены 2-Т образных паза с шириной 18мм, для закрепления заготовки прихватами или другими зажимными приспособлениями. На основание установлена толстостенная колонна диаметром 92мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 470х415мм с 2-мя Т-образными пазами шириной 14мм. Максимальное расстояние между шпинделем и основанием составляет 1220мм, а расстояние между шпинделем и рабочим столом – 690мм.
Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°.
Сверлильная головка позволяет сверлить максимальные диаметры отверстия в стали до 25мм, и в чугуне до 28мм. Конус шпинделя МК-3.
Мощность приводного двигателя составляет 750Вт.
Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 150 до 2850 об/мин и имеет 12 скоростей.
Ход пиноли шпинделя составляет 120 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.
Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный выключатель, который не позволит включить станок при открытой крышке. Для аварийной остановки, на передней панели станка расположен красный аварийный выключатель грибкового типа.
-
Макс. Ø сверления (сталь), мм 25 Размеры раб. поверхности стола, мм 470x415 Диапазон скоростей шпинделя, об/мин 150 - 2850 Ход пиноли шпинделя, мм 115 Потребляемая мощность, кВт 0,75 Масса, кг 164 -
- Быстрозажимной сверлильный патрон 1-16 мм/В16
- Оправка сверлильного патрона МК-3/В16
- Клин-выколотка
- Защитный экран сверлильного патрона
- Тиски сверлильные 150мм
- Инструкция по эксплуатации
-
-
