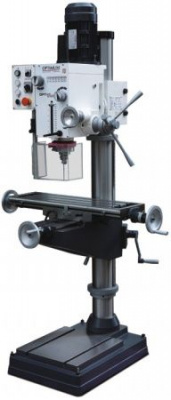

Вертикально-сверлильный станок Optimum OPTIdrill DH 40CT
Описание
- Универсальный сверлильный станок с координатным столом и зубчатым приводом шпинделя.
- Один станок для сверлильных и фрезерных работ.
- Тяжелая массивная литая конструкция из высококачественного чугуна.

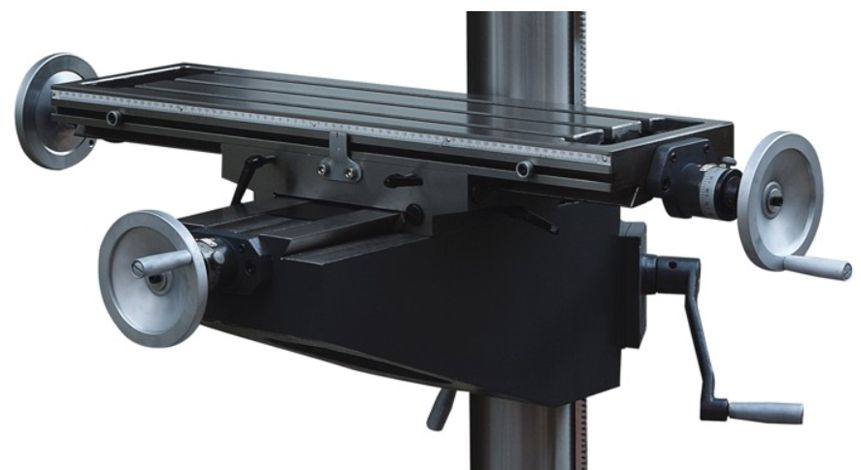

- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
- Шлифованные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
- Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.
- Шлифованные шестерни привода шпинделя, работающие в масляной ванне.

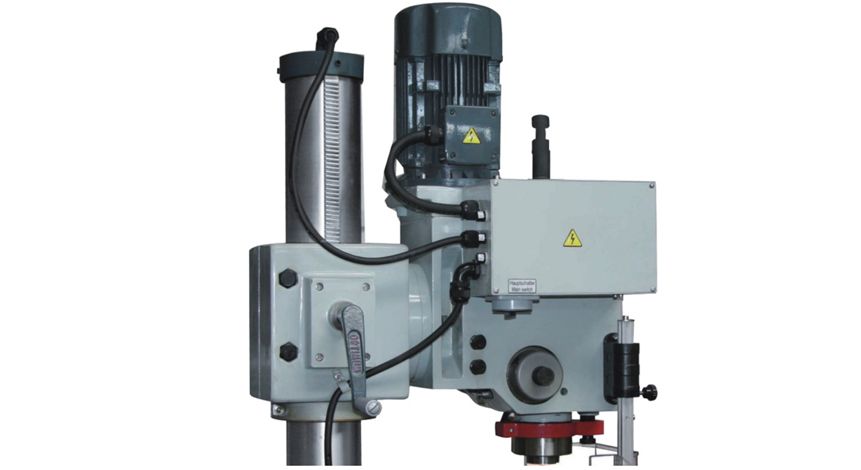

- 12 скоростей шпинделя: 2-скоростной электродвигатель + 6-скоростной зубчатый редуктор.
- Наклоняемая на угол ±45° вправо/влево сверлильная голова.
- Режимы сверления / нарезания резьбы.

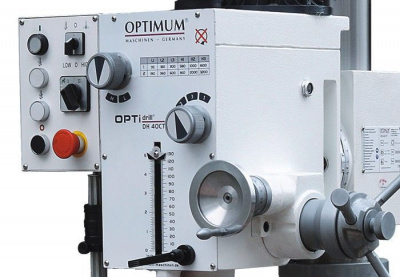

- Легкая смена скоростей двумя рукоятками на фронтальной панели станка.
- Микрометрическая подача пиноли.
- Удобное переключение режимов грубой и микрометрической подачи.
- Регулируемый упор глубины сверления.
- Двойной эксцентриковый зажим стола.
- Зубчатый механизм перемещения рабочего стола.
- Зубчатый механизм перемещения сверлильной головки.
- Толстостенная чугунная колонна диаметром 115 мм.
- Массивное точное основание повышенной жесткости с двумя поперечными Т-образными пазами для обработки высоких заготовок.
- Подвижный защитный экран большой площади с конечным выключателем.
Характеристики
Макс. Ø сверления (сталь), мм
|
32 |
Макс. Ø сверления кольцевой фрезой, мм
|
25 |
Размеры раб. поверхности стола, мм
|
730 х 210 |
Диапазон скоростей шпинделя, об/мин
|
95 - 3200 |
Макс. Ø сверления торцевой фрезой, мм
|
76 |
Количество скоростей шпинделя
|
12 |
Ход пиноли шпинделя, мм
|
120 |
Конус шпинделя, Морзе
|
КМ4 |
Мощность двигателя, кВт
|
1.5 |

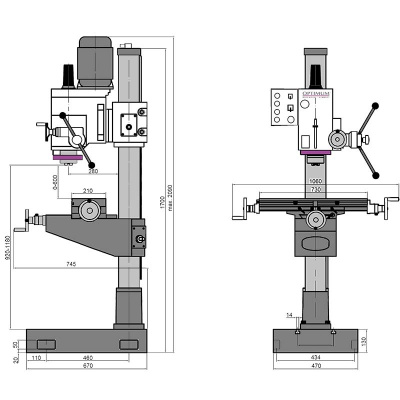

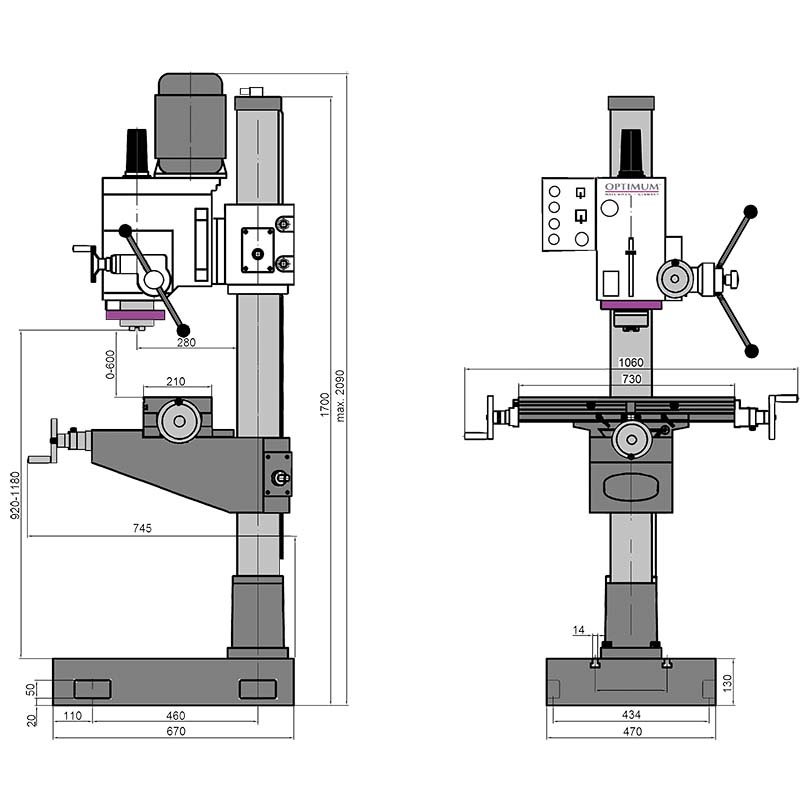

Габаритные размеры, мм
|
1060 х 750 х 2090 |
Масса, кг
|
350 |
- Сверлильный патрон с зубчатым зажимом (1 - 13 мм) В18.
- Переходная оправка МК4-МК3.
- Руководство по эксплуатации
